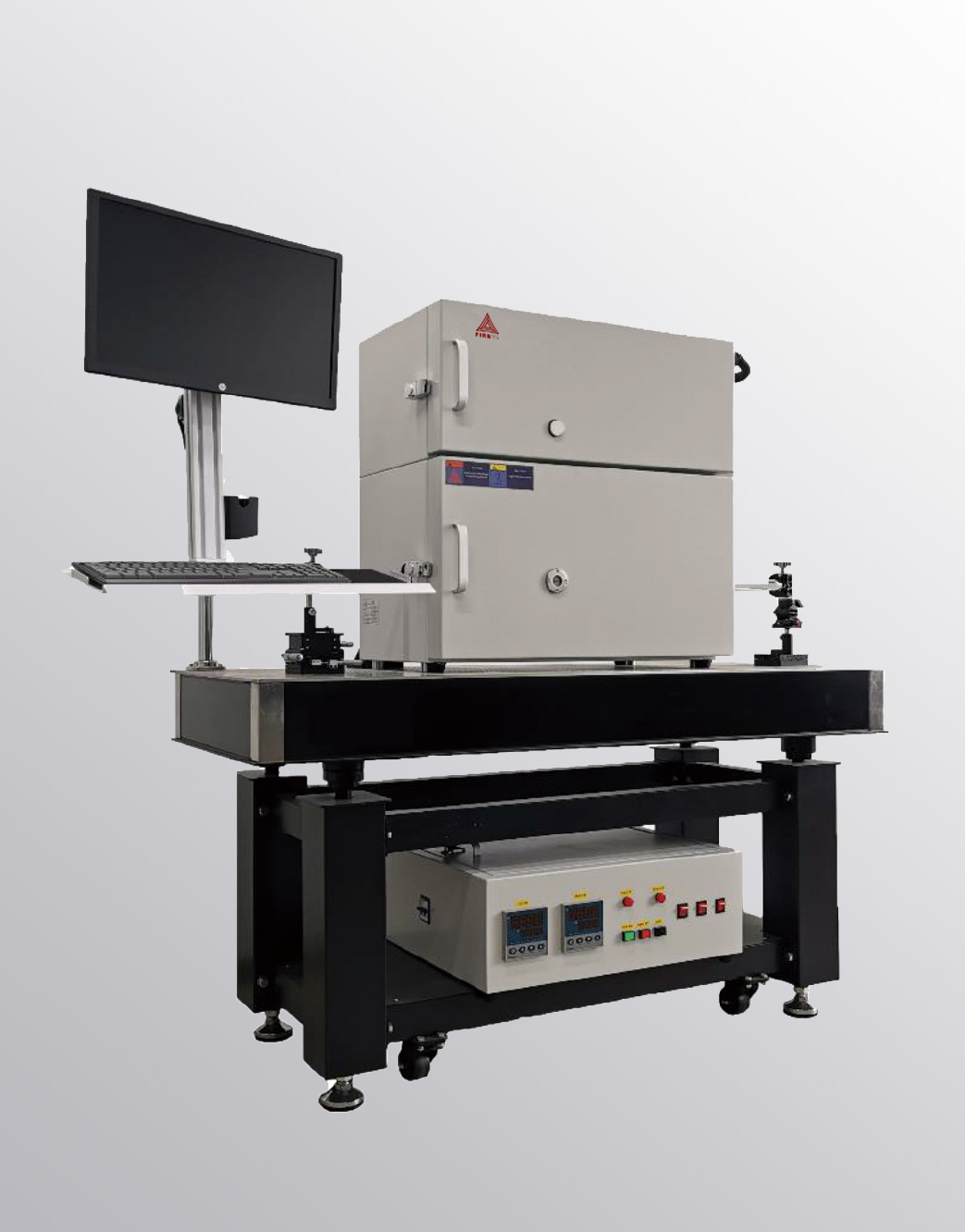

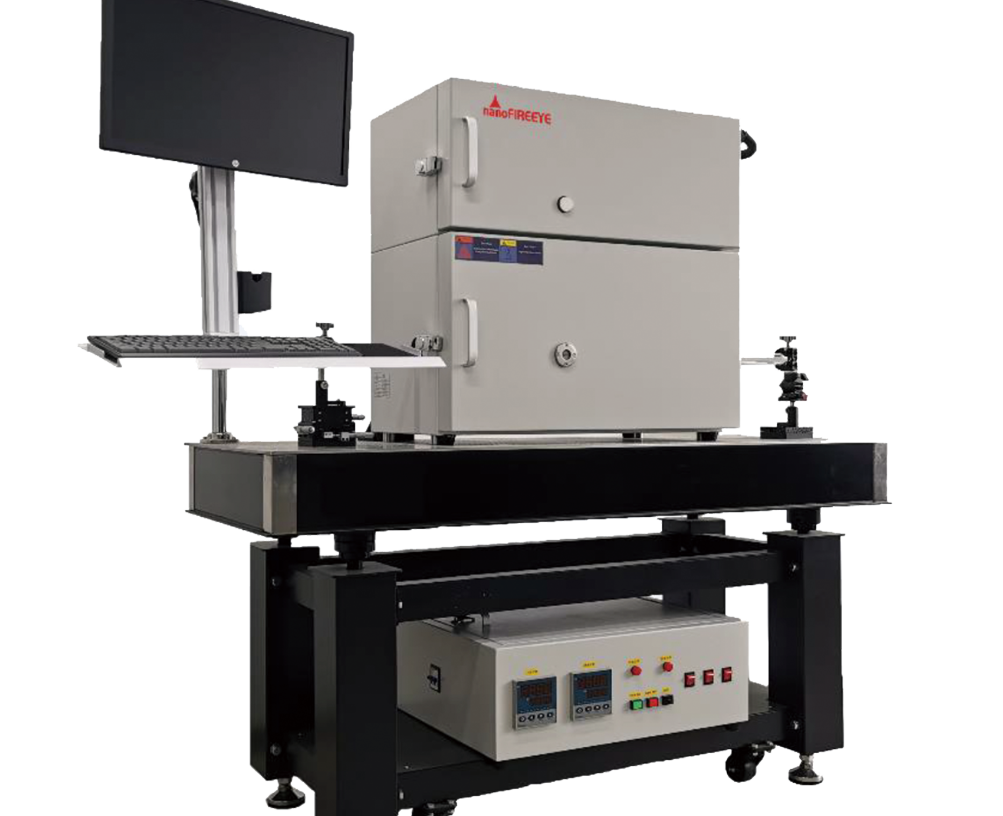

原位顯微成像氣相沉積系統

型號：FE-900

▲ 900℃材料生長環境可視化實時觀測

▲ 樣品可移動 / 觀測感興趣的區域

▲ 完美兼容現有的管式爐生長系統

▲ 可靠的隔熱系統 / 設備表面溫度接近室溫

產品細節

用途說明

本系統在化學氣相沉積系統內集成獨有的耐高溫顯微成像系統,，能夠?qū)崿F(xiàn)材料生長過程的原位高分辨光學成像，從而獲得材料生長速率、微觀形貌等參數的實時信息,，為剖析材料生長機理機制,、改進材料生長工藝提供精確數據,。

應用范圍

二維材料生長,、薄膜生長,、納米/微米線生長等,。

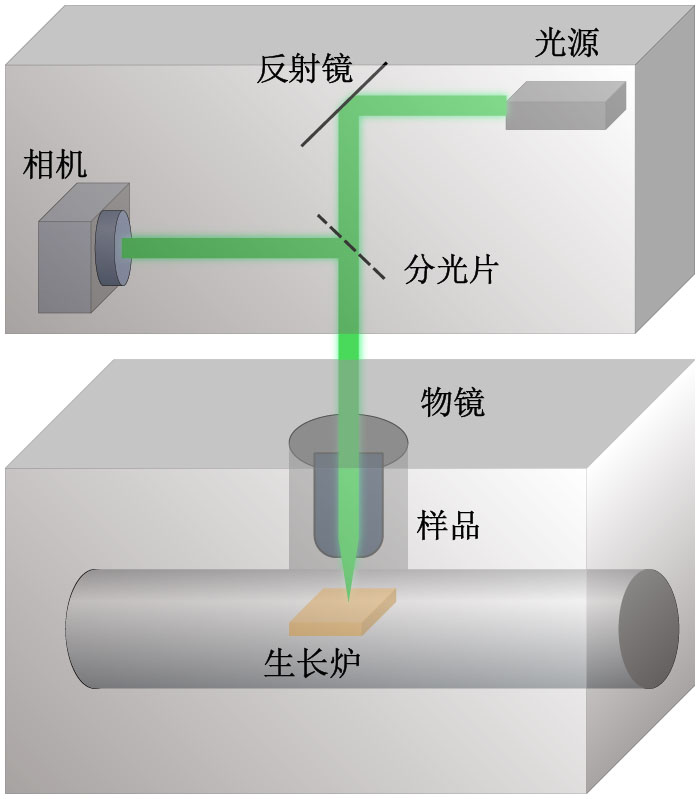

設備示意圖

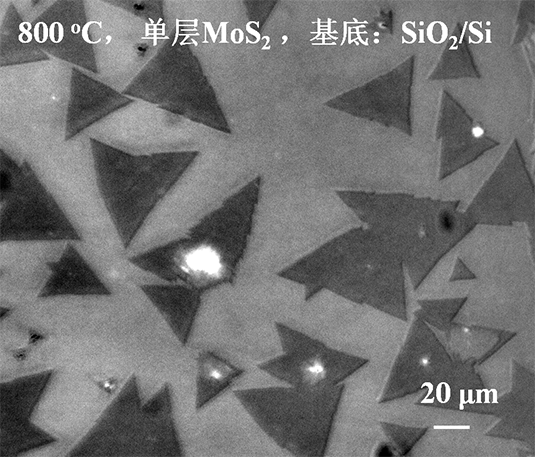

成像效果

技術參數

加熱溫區雙溫區
溫區恒溫總長度40cm
控溫精度±1℃
石英管尺寸圓形部分1英寸直徑,，矩形部分邊長2cm×3cm（可定制其它尺寸）
顯微光學成像溫區第1溫區（左溫區）
顯微成像最高工作溫度900℃
成像波長532nm或488nm
物鏡工作距離20mm
成像分辨率1.5μm
視野全視野尺寸：>600μm×400μm
高分辨率區域尺寸：>200μm×200μm
相機數據位數黑白12位
爐體尺寸700mm×400mm×700mm
光學平臺臺面尺寸1500mm×600mm×150mm
爐體重量~100kg
光學平臺重量~150kg
供電電壓220V
最大功率5kW
環境工作溫度5-40℃
環境工作濕度<80%

應用案例

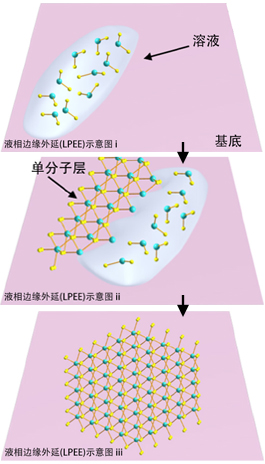

?單層過渡金屬液相邊緣外延生長研究

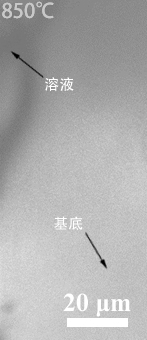

??LPEE過程實時光學特征

??案例文獻

Liquid Phase Edge Epitaxy of Transition-Metal Dichalcogenide Monolayers

Cite This: https://doi.org/10.1021/jacs.3c02471

J. Am. Chem. Soc.

成像系統拓展應用

成像系統可拓展應用于高溫?zé)Y(jié)系統、高溫刻蝕系統,、高溫鍍膜系統以及其他高溫顯微需求的領域,。

*支持定制：2英寸爐、4英寸爐,、電動控制及其他特殊需求,，具體配置需求歡迎來電交流。
